旋转门的构成

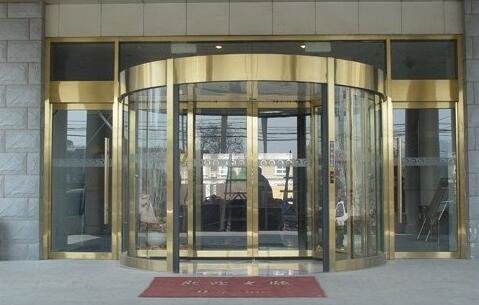

  贵阳旋转门是一典型的机电一体化设备,其核心是一工业控制用计算机,大家称其为“可编程控制器”简称为“PLC”。

  作为控制系统,除了PLC外,还要有输入与输出设备,这里的操作面板、各种按钮、传感器等都属于输入设备,而输出设备,则包括变频器、电机、制动器、照明、平移门等部分。

  如果从各个部分分布的物理位置上来看,整个系统可视为三部分组成,即:固定侧、旋转侧和滑环。

1 固定部分

  图2-1中滑环左侧为固定部分,主要由电源、操作面板、急停按钮、残疾人按钮、接触防夹、垂直防夹、低位防夹(宠物防夹)、启动探头及消防联动信号等组成。


2 旋转部分

  滑环右侧为旋转部分,由输入和输出设备组成。输入设备由内侧启动探头、门扉垂直防夹、接触防夹、缓行安全光线、防撞安全光线,位置开关、旋转编码器等组成;输出设备由电机、制动器、照明灯及平移门机等组成。

3 滑环

  滑环的作用主要是连接固定部分和旋转部分的电气信号及电源回路。由于滑环是内外电气动力与信号的枢纽,因此滑环在整个系统中有着非常重要的作用。
